性能特點:

      大通量保安過濾器多用于水處理中流量較大的保安過濾器、清洗過濾、反洗過濾、冷凝液過濾等。其結構緊湊,工藝先進,質量穩(wěn)定可靠,在多個令領域得到廣泛的應用。

      設備選用Parker3MPall或國產大流量濾芯,可以獲得更大的有效過濾面積。確保在緊湊的空間中達到穩(wěn)定的過濾效果。

      單支濾芯流更取大,40”可達350加侖/分中(1325/分鐘)。可根據空間大小,任選立式或臥式結構。

      技術參數:

      設計壓力:06~1.6MPa(大于該壓力需要說明)

      設計溫度:5~40℃(超過80℃需告知)

      密封材料:硅膠、丁晴橡膠,氟橡膠

      接口形式:螺紋、標準法蘭

      推薦更換壓差:2.0bar

      最大更換壓差:2.4bar

      表面處理:亞光噴砂、拋光

      罐體材料:SS304,SS316L,碳鋼襯膠

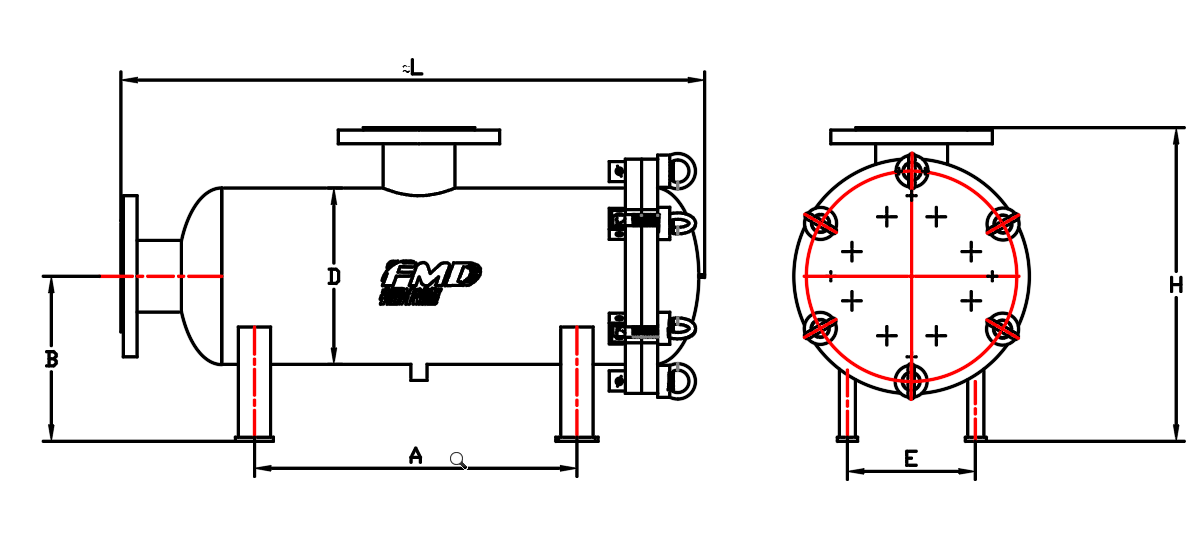

      大流量保安式過濾器產品選型表(臥式)


      型號:ITEM

      A

      (mm)

      B

      (mm)

      H

      (mm)

      D

      (mm)

      濾芯數量

      濾芯長度

      進出口徑

      壓力表口

      排污口徑

      設計流量

      SCF-WDTL-1*40"

      800

      400

      600

      ?200

      1

      40"

      DN80

      1/4"

      1/2"

      40

      SCF-WDTL-2*40"

      800

      450

      725

      ?400

      2

      40"

      DN100

      1/4"

      3/4"

      80

      SCF-WDTL-3*40"

      800

      450

      775

      ?450

      3

      40"

      DN100

      1/4"

      3/4"

      120

      SCF-WDTL-4*40"

      800

      475

      825

      ?500

      4

      40"

      DN125

      1/4"

      3/4"

      160

      SCF-WDTL-5*40"

      800

      550

      875

      ?550

      5

      40"

      DN150

      1/4"

      1"

      200

      SCF-WDTL-6*40"

      800

      575

      925

      ?600

      6

      40"

      DN200

      1/4"

      1"

      240

      SCF-WDTL-7*40"

      800

      600

      975

      ?650

      7

      40"

      DN200

      1/4"

      1"

      280

      SCF-WDTL-8*40"

      800

      625

      1025

      ?700

      8

      40"

      DN250

      1/4"

      1"

      320

      SCF-WDTL-9*40"

      800

      640

      1075

      ?750

      9

      40"

      DN250

      1/4"

      1"

      360

      SCF-WDTL-10*40"

      800

      700

      1200

      ?800

      10

      40"

      DN300

      1/4"

      1-1/2"

      420

      SCF-WDTL-12*40"

      800

      725

      1250

      ?850

      12

      40"

      DN350

      1/4"

      1-1/2"

      480

      SCF-WDTL-14*40"

      800

      750

      1300

      ?900

      14

      40"

      DN350

      1/4"

      1-1/2"

      560

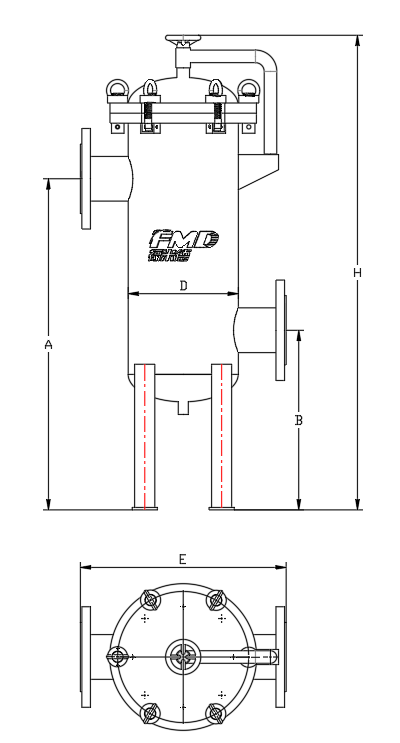

      大流量保安式過濾器產品選型表(立式)

      型號:ITEM

      A

      (mm)

      B

      (mm)

      H

      (mm)

      D

      (mm)

      濾芯數量

      濾芯長度

      進出口徑

      壓力表口

      排污口徑

      設計流量

      SCF-DTL-1*40"

      800

      400

      1550

      ?200

      1

      40"

      DN80

      1/4"

      1/2"

      40

      SCF-DTL-2*40"

      800

      450

      1850

      ?400

      2

      40"

      DN100

      1/4"

      3/4"

      80

      SCF-DTL-3*40"

      800

      450

      1950

      ?450

      3

      40"

      DN100

      1/4"

      3/4"

      120

      SCF-DTL-4*40"

      800

      475

      2000

      ?500

      4

      40"

      DN125

      1/4"

      3/4"

      160

      SCF-DTL-5*40"

      800

      550

      2050

      ?550

      5

      40"

      DN150

      1/4"

      1"

      200

      SCF-DTL-6*40"

      800

      575

      2250

      ?600

      6

      40"

      DN200

      1/4"

      1"

      240

      SCF-DTL-7*40"

      800

      600

      2300

      ?650

      7

      40"

      DN200

      1/4"

      1"

      280

      SCF-DTL-8*40"

      800

      625

      2350

      ?700

      8

      40"

      DN250

      1/4"

      1"

      320

      SCF-DTL-9*40"

      800

      640

      2400

      ?750

      9

      40"

      DN250

      1/4"

      1"

      360

      SCF-DTL-10*40"

      800

      700

      2500

      ?800

      10

      40"

      DN300

      1/4"

      1-1/2"

      420

      SCF-DTL-12*40"

      800

      725

      2550

      ?850

      12

      40"

      DN350

      1/4"

      1-1/2"

      480

      SCF-DTL-14*40"

      800

      750

      2600

      ?900

      14

      40"

      DN350

      1/4"

      1-1/2"

      560
